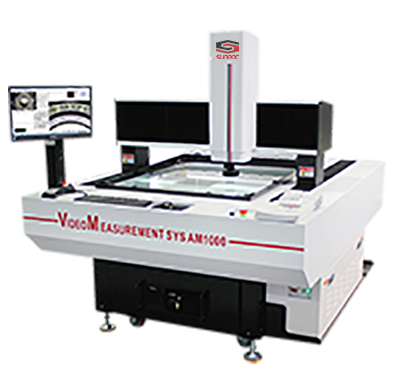

AM系列--全自动影像测量仪(大龙门)
主要特点:
稳动龙门结构,大行程全自动影像测量,花岗石机台稳定可靠,运动平稳;
自动对焦测高,可加装接触式测头;
四轴CNC控制系统,全自动测量功能;
全系列产品配备导航镜筒,真正实现地图导航功能,可选配自动变倍光学镜头;
采用程控式6环8区环形表面光源,LED轮廓光源;
采用英国“RENISHAW”1.0μm高分辩率金属光栅尺;
全系列采用台湾“上银”高精度直线导轨和和“TBI”研磨滚珠丝杆;
采用“大恒”高清专用图像采集卡,保证测量图像清晰度;
技术参数:
|
|
型号
|
A
M500CNC
|
A
M600CNC
|
A
M800CNC
|
A
M1000CNC
|
A
M1500CNC
|
|
测量范围(mm)
|
500x400x200
|
600x500x200
|
800x600x200
|
1000x800x200
|
1500x1200x200
|
|
外型尺寸(mm)
|
1150x1500x1700
|
1250x1700x1700
|
1425x2100x1700
|
1825x2400x1700
|
2050x2800x1700
|
|
重量（kg）
|
1100
|
1450
|
1800
|
3300
|
4300
|
|
承重（kg）
|
60
|
60
|
60
|
60
|
60
|
运动速度(mm/s) :
X、Y轴=500
Z轴=100
光栅尺:
1.0μm分辩率“RENISHAW”金属光栅尺
图像传感器CCD:
SBK-HC600 1/2英寸700线工业彩色相机
导轨丝杆:台湾“上银”直线导轨和“TBI”滚珠丝杆
光学系统:
6.5:1连续变倍导航镜筒
放大倍率:
光学放大倍率:0.7-4.5X;影像放大倍率:24-158X
软件:
SBK-CNC全自动测量软件
运动控制: SBK4000全闭环控制系统
轮廓光源系统:
LED冷光源,256级亮度程控可调
表面光源系统: 六环八区LED冷光源,各区独立操控,256级亮度程控可调
重复精度（mm）：0.003
Z轴测量精度：5+L/200
X、Y轴测量精度：3+L/200
操作方式:
软件+摇杆
电机：日本“松下”交流同步伺服电机
