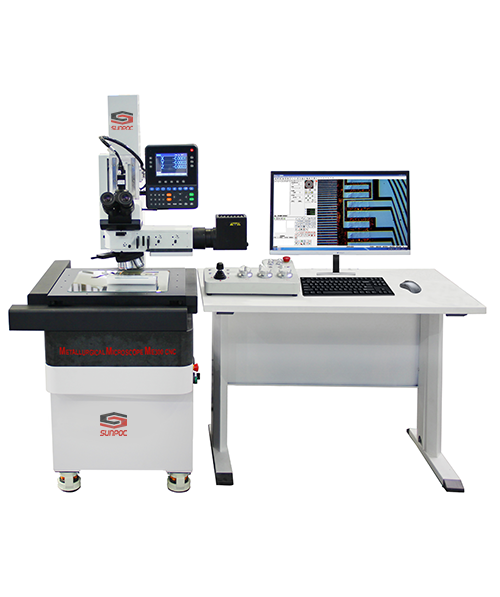

ME400-CNC 工具金相显微镜
主要特点:
ME数控系列金相显微镜日本“松下”交流伺服电机,三轴数控控制,性能稳定,精度高,可重复性高,高精度TBI“滚球螺杆”,定位精度0.002mm.立式柱和底座采用高精度花岗岩底座,高精度线性尺度分辨率0.0001mm,高分辨率工业130万像素数字彩色CCD,分辨率1920*1080.SOPTOP公司的CSIC无限校正光学系统,或可选的尼康最新的CFI60光学系统
技术参数:
型号 | ME300-CNC | ME400-CNC |
行程范围(XYZ) | 300*300*150mm | 400*300*150mm |
X Y 轴精度 | 1.5+L/200 um | 1.5+L/200 um |
Y 轴精度 | 2+L/200 um | 2+L/200 um |
重复性精度 | 2um | 2um |
分辨率:0.0001mm
XY移动样式:自动操作(操纵杆和软件)
XY移动速度:0-100mm/s
Z移动样式:自动对焦+0.1um手动脉冲对焦移动速度0-20mm/s
CCD:高分辨率1.30万像素数字彩色CCD
软件:SBK-CNC软件
工作台装载:20kg
照明系统:冷光源传输照明,10WLED反射照明
机头:五孔物镜转盘(带DIC插槽)
光学目镜管:三眼管,WF10X/22
放大轨迹:光学:50X、100X、200X、500X,图片:162.51X、314.95X、640.42X、1570.48X
金属成像目镜头(明亮和暗视野):LWDPLAN 5X(N.A) 0.14/10.8 10X(N.A) 0.25/10.0 20X:(N.A) 0.40/4.0 50X(N.A)0.20/ 2.0
视觉系统:CSIC无限校正光学系统
